はじめに
ESP32でデバイスを作り、バッテリー対応させたいときに便利な電源管理ICを見つけたので紹介する。
欲しい機能
- バッテリーから電力供給
- バッテリーから電力供給時に5Vに昇圧する
- バッテリーに安全に充電できる
- 充電中にも電力を供給できるようにする
- 微小電流でも勝手にオフにならない
使う部品
- 要求1,2はDCDCコンバーターなどを使う
- 要求3,4にはMCP73871を使う
DC-DCコンバーター

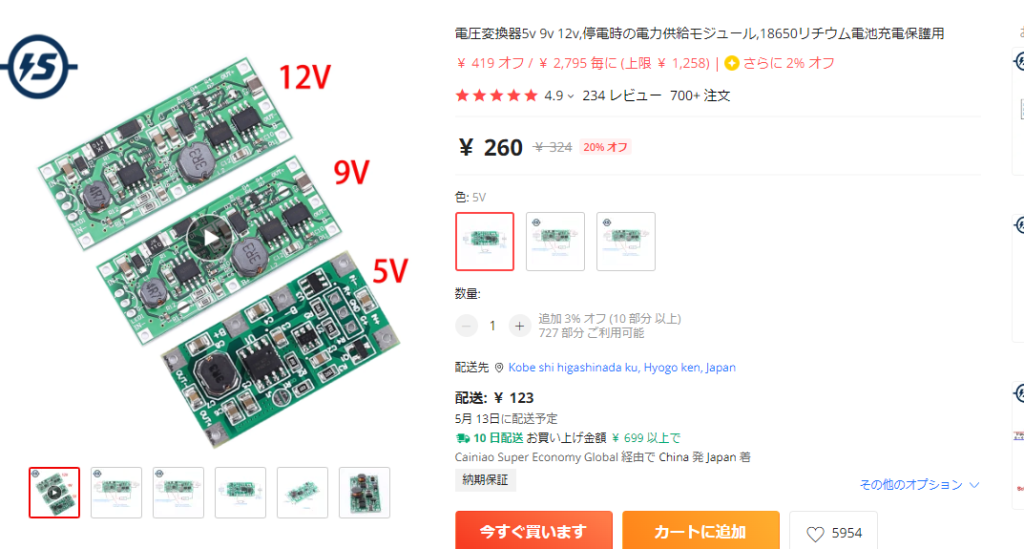

自分のデバイスにあった電源容量のDC-DCコンバーターを使う。私は以下の商品を用いた。https://ja.aliexpress.com/item/4001272602877.html?spm=a2g0o.order_list.order_list_main.10.11b4585ad6L9ZC&gatewayAdapt=glo2jpn

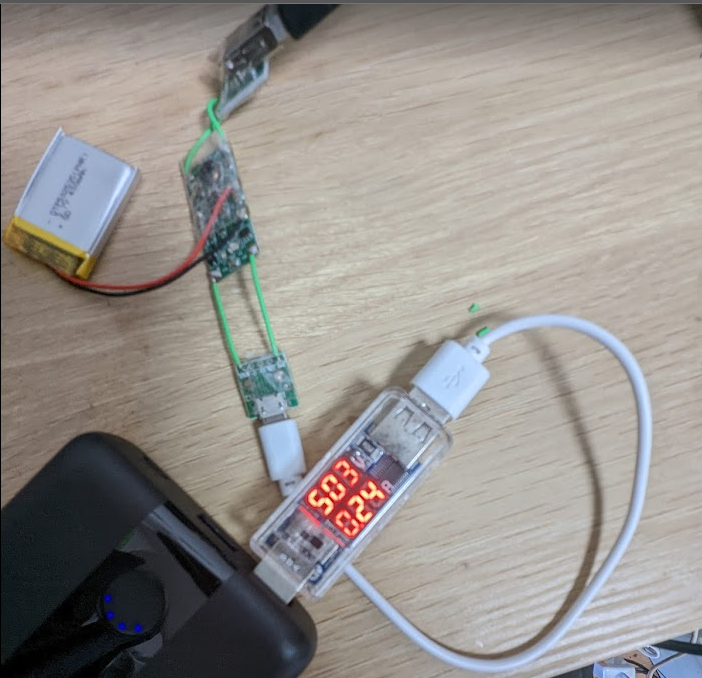

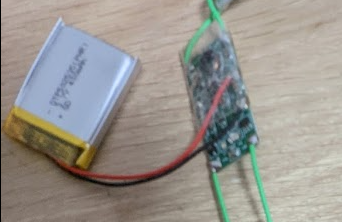

バッテリー(400mAh)と端子にはんだ付けをして使ってみたところ、普通に使えた。特に電源部分にコンデンサを追加しなくてもESP32の突入電流に耐えることができたのは良かった。少ない電流(20mAで確認、それ以下は未検証)でも動作するため、低消費電力の物を扱う電子工作のバッテリーとしては便利なものができた。
