はじめに
ソレノイドを使って箱をロックしようと思い、ネットで方法を調べてみたら情報が少なかった。また、一つ見つかった方法でも、手元にある材料では厳しかったので自分が行った方法を紹介しようと思う。
材料
- ソレノイド（DC 5V 秋月電子で購入）
- 木の板 (木板 焼き目付 45cm×15cm セリアで購入)
- 透明プラスチックケース(Clear Case Wide セリアで購入)
- ちょうつがい (アクリサンデー とうめい蝶番)
- 小さい板(加工しやすければ何でもいい)
- ↑の板を垂直に固定するもの(今回はL字金具を使った)
透明プラスチックケースと木板以外は家にあるのを使いました。ちょうつがい式ならば上の商品とそろえる必要はありません。ただし、ソレノイドにばねがついていて復帰できるものを選ぶこと。
電子辞書を作った時の材料の余りが色々使えた(^^)/
工程
まず、板を透明プラケースよりちょっと長いくらいのながさ(1.5~2 cm)に切ります。
ちょうつがいを取り付け、動くかどうか確認する。

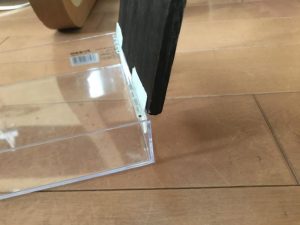

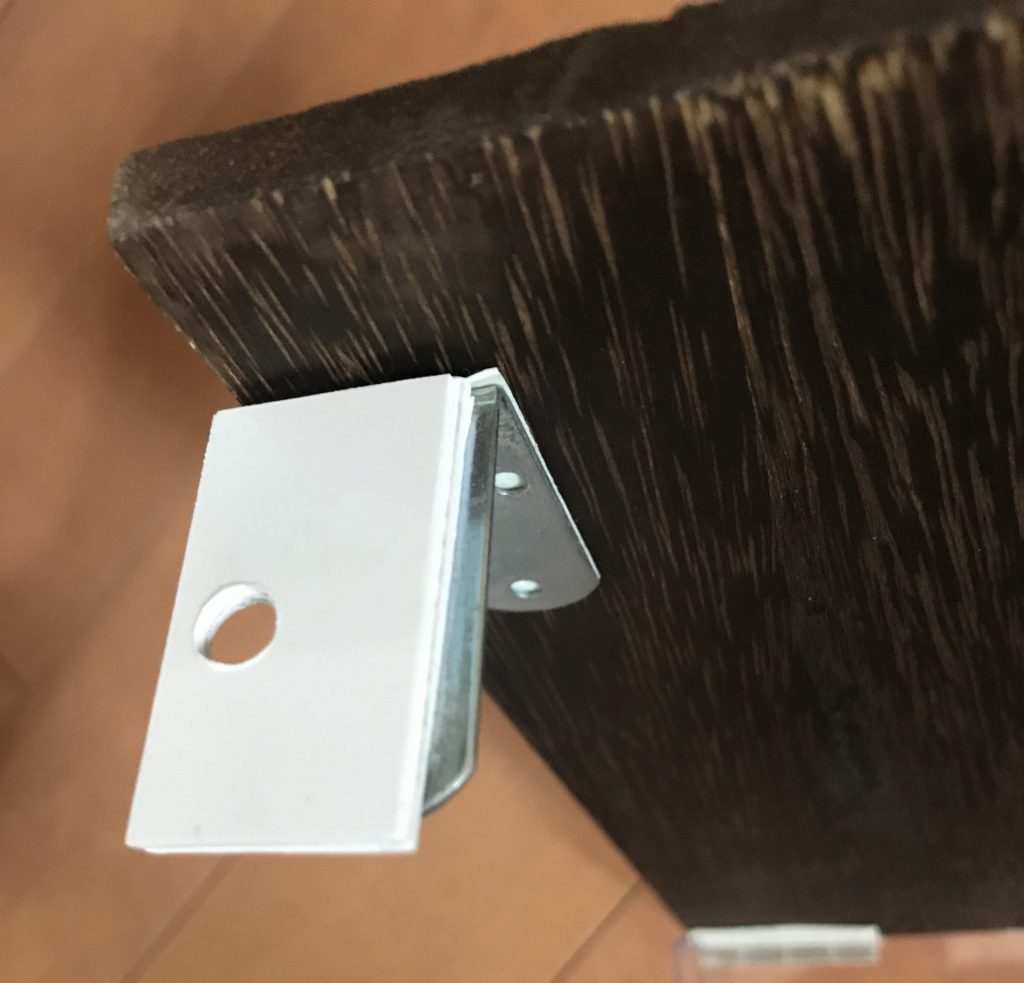

・小さい板に直径8 mm程度の穴をあける。
このとき、小さい板の端から近いところ(ソレノイドの側面から軸の中心までの長さ)に穴をあける。高さは真ん中あたり。
その後、L字金具に小さい板を両面テープなどでくっつける(度胸のある人は接着剤でもよいでしょう)
L字金具を木の板に取り付ける。このときくっつきが悪かったので、木の板の両面テープをくっつける場所の黒い塗料？をテープでいくらか取り除いた。
小さい板を取り付けたときに開閉できるように右側には適度なすきまをあけておく。

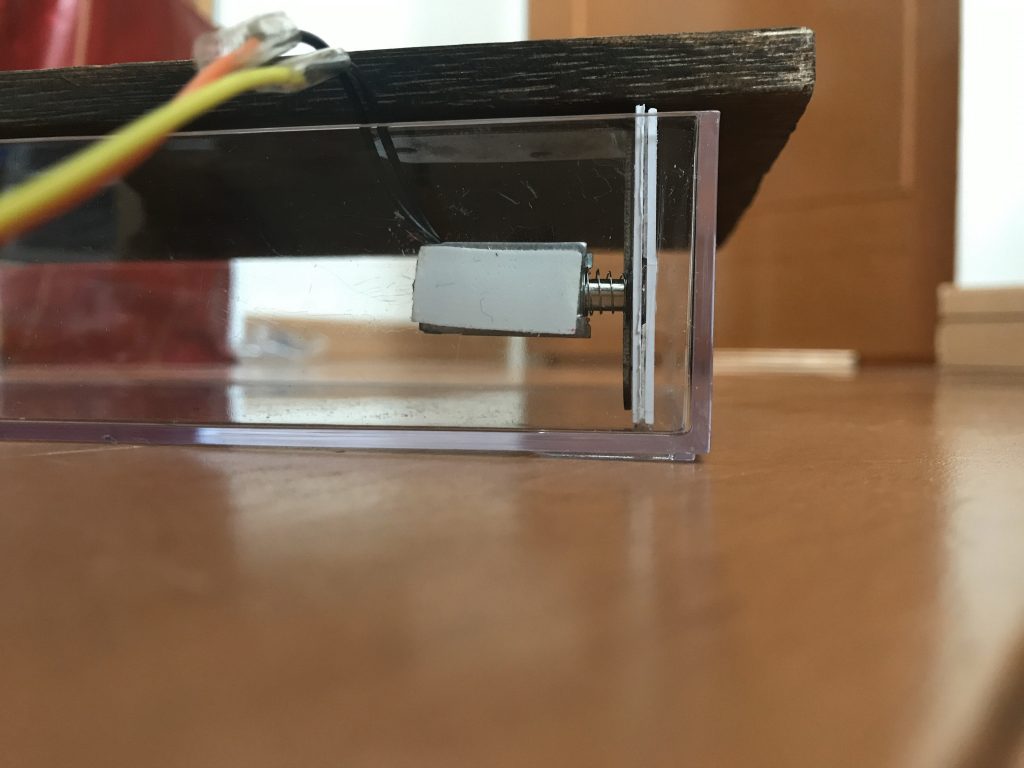

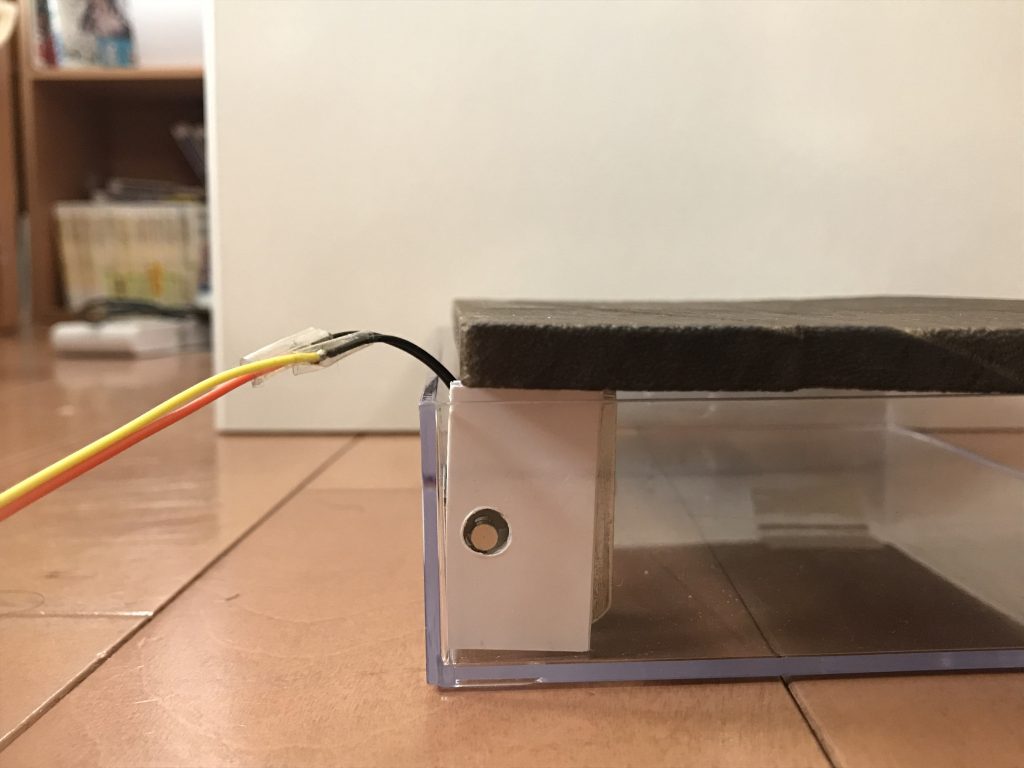

下の図ではすでにソレノイドを取り付けている。
あとは、ソレノイドを箱の内側に取り付ければ完成
うまくいかない場合、両面テープだとやり直せるのでおすすめ
